Mechanical Valve

4HV Series Mechanical Valve | High-Performance Pneumatic Control

4HV mechanical valve ensures stable air flow control and leak-proof operation for automation machinery and compressed air pipelines.

Description

Modal	4HV2__-06（L）	4HV2__-08（L）	4HV3__-08（L）	4HV3__-10（L）	4HV4__-15（L）	4HV4__-20（L）
Fluid	Air (to be filtered by 40 u m filter element)
Operating	Manual control direct acting type)
Port size	1/8″	1/4″	1/4″	3/8″	1/2″	3/4″
Orifice size(Cv)	14.0mm²（Cv=0.78）	16.0mm²（Cv=0.89）	30.0mm²（Cv=1.67）	33.0mm²（Cv=1.83）	88.0mm²（Cv=4.89）	95.0mm²（Cv=5.27）

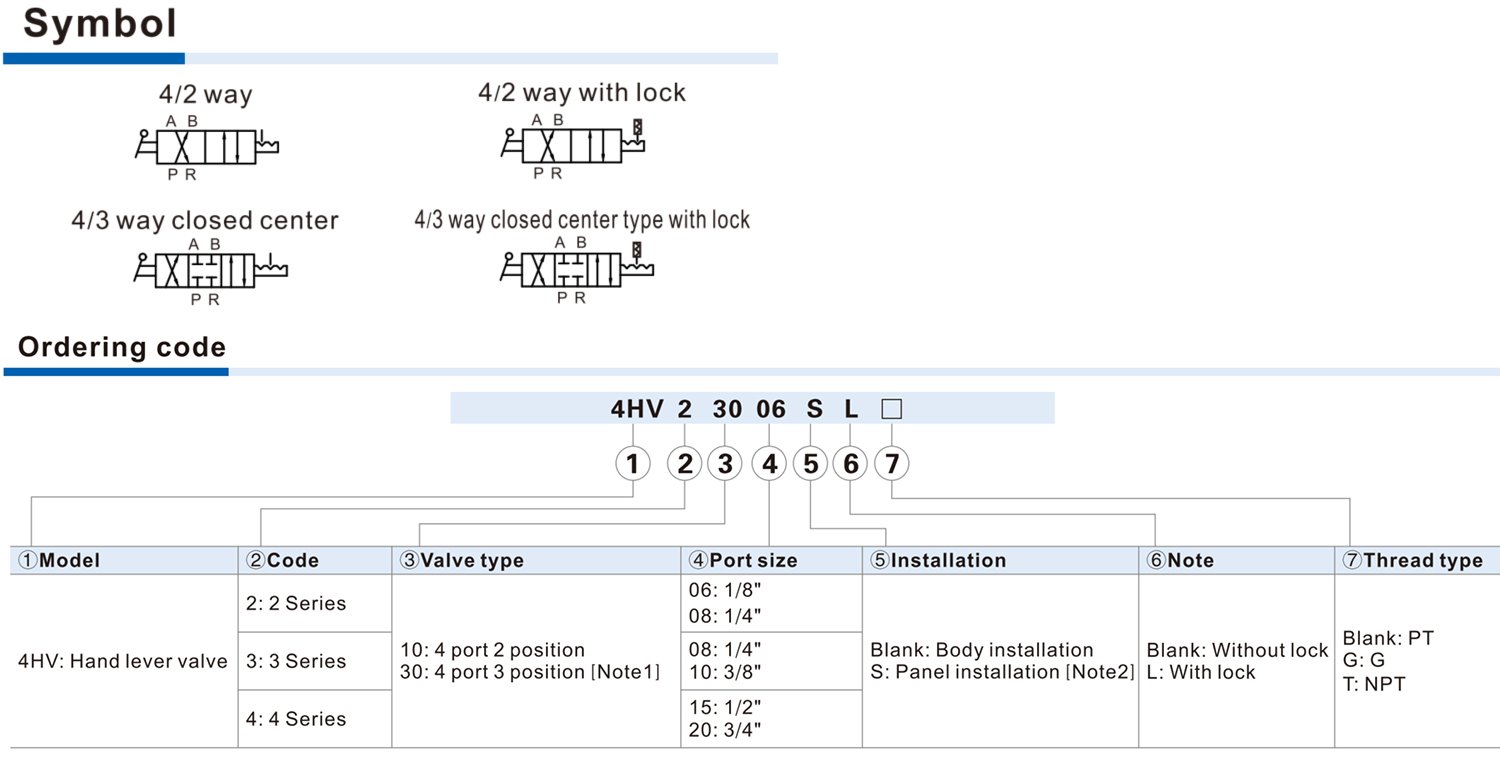

Valve type	4/2Way、4/3Way
Lubrication	Not required
Pressure Range	0~1.0MPa(0~145psi)
Proof pressure	1.5MPa(215psi)
Temperature	-5~70℃
Material body	Aluminum alloy
